實用新型專利|一種智能卡爾費休水分測定儀

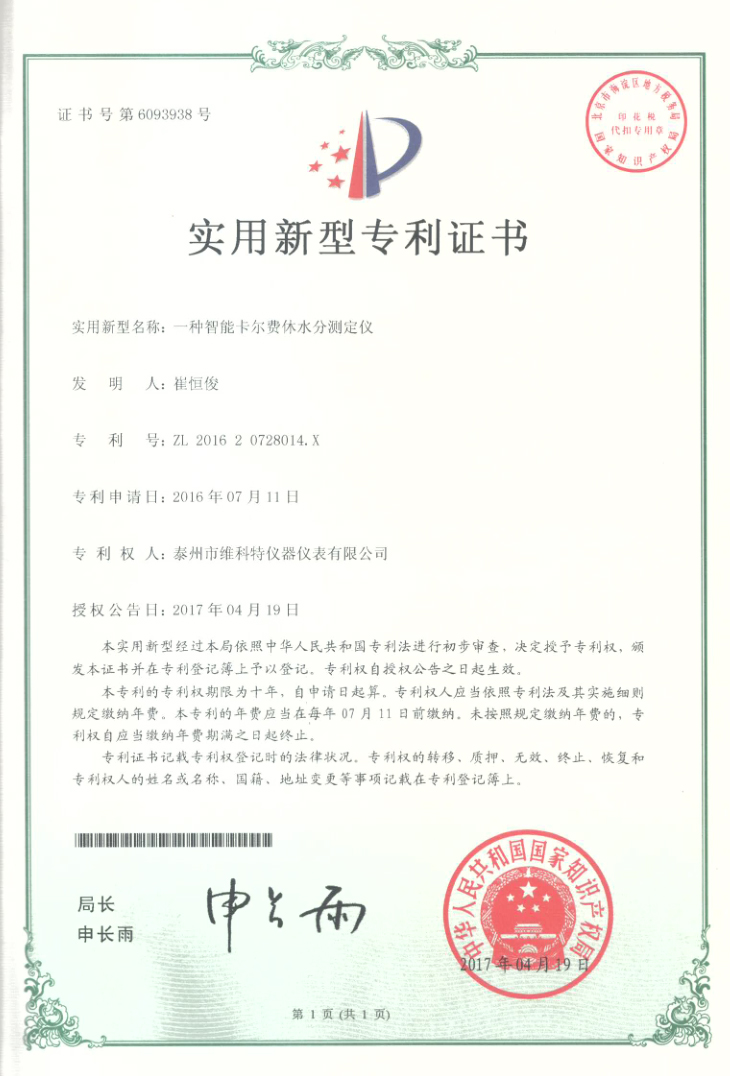

近日，由維科美拓（江蘇維科特儀器儀表有限公司）設計的《一種智能卡爾費休水分測定儀》喜獲國家實用新型專利，專利號為CN201620728014.X ，并受到由中國國家知識產權局頒發的《實用新型專利證書》，意味著維科美拓在實用新型專利領域上得到認可，在新型專利方面受到更深一步的保護和綜合競爭力得到進一步的提升。

專利證書是專利申請經審查合格，沒有發現駁回理由，滿足頒發授予專利權條件，由國務院專利行政部門（即國家知識產權局）作出授予專利權的決定，發給專利申請人的專利證書，是一種法律證明文件。

專利證書分為發明專利證書、實用新型專利證書以及外觀設計專利證書。

實用新型專利是三種專利類型（發明、實用新型和外觀設計）中的一種，實用新型是指對產品的形狀、構造或者其結合所提出的適于實用的新的技術方案。專利法中對實用新型的創造性和技術水平要求較發明專利低，但實用價值大。

維科美拓通過常年的建立、運行與完善，有效提升了企業領導和員工知識版權意識，調動員工發明創造的積極性，使技術創新成果與知識產權緊密結合，增強企業核心競爭力。

未來，維科美拓將繼續為客戶提供優質的產品和服務，為中國分析儀器事業做出應有貢獻，讓檢測更精準，讓操作更簡單，讓用戶更放心。

專利內容

摘要

本實用新型公開了一種智能卡爾費休水分測定儀，該測定儀包括主機、設置于該主機第一側邊的固定座、以及設置于該主機第二側邊的控制器，該固定座包括矩形框體、設置于該矩形框體內中部的隔板、以及設置于該隔板上供試劑瓶固定插入的固定孔，該固定座內固設有卡爾費休試劑瓶、第一試劑瓶和第二試劑瓶，該固定孔包括供該卡爾費休試劑瓶固定插入的第一固定孔、供該第一試劑瓶固定插入的第二固定孔、供該第二試劑瓶固定插入的第三固定孔，該主機上裝設有計量泵、三通閥、及反應瓶，該反應瓶上固設有從該反應瓶外插入至該反應瓶內的電極，該卡爾費休試劑瓶上設有與該三通閥的第一閥口連通的第一導管，該三通閥的第二閥口通過第二導管與該計量泵連通。

權利要求

1.一種智能卡爾費休水分測定儀，其特征在于，所述測定儀包括主機、設置于所述主機 第一側邊的固定座、以及設置于所述主機第二側邊的控制器，所述固定座包括矩形框體、設 置于所述矩形框體內中部的隔板、以及設置于所述隔板上供試劑瓶固定插入的固定孔，所 述固定座內固設有卡爾費休試劑瓶、第一試劑瓶和第二試劑瓶，所述固定孔包括供所述卡 爾費休試劑瓶固定插入的第一固定孔、供所述第一試劑瓶固定插入的第二固定孔、供所述 第二試劑瓶固定插入的第三固定孔，所述主機上裝設有計量栗、三通閥、及反應瓶，所述反 應瓶上固設有從所述反應瓶外插入至所述反應瓶內的電極，所述卡爾費休試劑瓶上設有與 所述三通閥的第一閥口連通的第一導管，所述三通閥的第二閥口通過第二導管與所述計量 栗連通，所述三通閥的第三閥口通過滴定導管與所述反應瓶連通，所述滴定導管第一端與 所述三通閥的第三閥口連通、所述滴定導管第二端與設置于所述反應瓶內的滴定頭連通， 所述控制器內設有與所述三通閥、計量栗及電極電連接的控制芯片，所述控制器表面設有 顯示屏以及設置于所述顯示屏外表面的觸控屏。

2.根據權利要求1所述的智能卡爾費休水分測定儀，其特征在于，所述卡爾費休試劑瓶 上設有第一干燥管。

3.根據權利要求1所述的智能卡爾費休水分測定儀，其特征在于，所述測定儀還包括廢 液瓶，所述廢液瓶與所述反應瓶通過第三導管連通。

4.根據權利要求1所述的智能卡爾費休水分測定儀，其特征在于，所述控制器內還設有 打印模塊，所述控制器上還設有與所述打印模塊電連接的打印接頭。

說明書

一種智能卡爾費休水分測定儀

技術領域

[0001] 本實用新型涉及一種水分測定儀，更具體地說，涉及一種智能卡爾費休水分測定儀。背景技術

[0002] 現有的水分測定儀需要用戶手動操作，不夠智能化，且測試效率低，給用戶測試帶來一定的不便，且試劑瓶沒有固定，容易摔落。實用新型內容

[0003] 本實用新型要解決的技術問題在于，針對現有技術的上述缺陷，提供一種智能卡爾費休水分測定儀。

[0004] 本實用新型解決其技術問題所采用的技術方案是:構造一種智能卡爾費休水分測定儀，該測定儀包括主機、設置于該主機第一側邊的固定座、以及設置于該主機第二側邊的控制器，該固定座包括矩形框體、設置于該矩形框體內中部的隔板、以及設置于該隔板上供試劑瓶固定插入的固定孔，該固定座內固設有卡爾費休試劑瓶、第一試劑瓶和第二試劑瓶， 該固定孔包括供該卡爾費休試劑瓶固定插入的第一固定孔、供該第一試劑瓶固定插入的第二固定孔、供該第二試劑瓶固定插入的第三固定孔，該主機上裝設有計量栗、三通閥、及反應瓶，該反應瓶上固設有從該反應瓶外插入至該反應瓶內的電極，該卡爾費休試劑瓶上設有與該三通閥的第一閥口連通的第一導管，該三通閥的第二閥口通過第二導管與該計量栗連通，該三通閥的第三閥口通過滴定導管與該反應瓶連通，該滴定導管第一端與該三通閥的第三閥口連通、該滴定導管第二端與設置于該反應瓶內的滴定頭連通，該控制器內設有與該三通閥、計量栗及電極電連接的控制芯片，該控制器表面設有顯示屏以及設置于該顯示屏外表面的觸控屏。

[0005] 在本實用新型所述的智能卡爾費休水分測定儀中，該卡爾費休試劑瓶上設有第一干燥管。

[0006] 在本實用新型所述的智能卡爾費休水分測定儀中，該測定儀還包括廢液瓶，該廢液瓶與該反應瓶通過第三導管連通。

[0007] 在本實用新型所述的智能卡爾費休水分測定儀中，該控制器內還設有打印模塊， 該控制器上還設有與該打印模塊電連接的打印接頭。

[0008] 實施本實用新型的智能卡爾費休水分測定儀，具有以下有益效果:通過控制器內的控制芯片智能化控制整個水分測定過程，通過電極輸出信號經控制芯片系統進行判斷， 實現連接-快速-慢速-終點的滴定過程，結果可通過控制器上的顯示屏進行顯示。同時用戶可在觸控屏上輸入觸控信號，并對測試過程進行控制。同時，通過固定座對試劑瓶進行統一固定，防止試劑瓶摔落。附圖說明

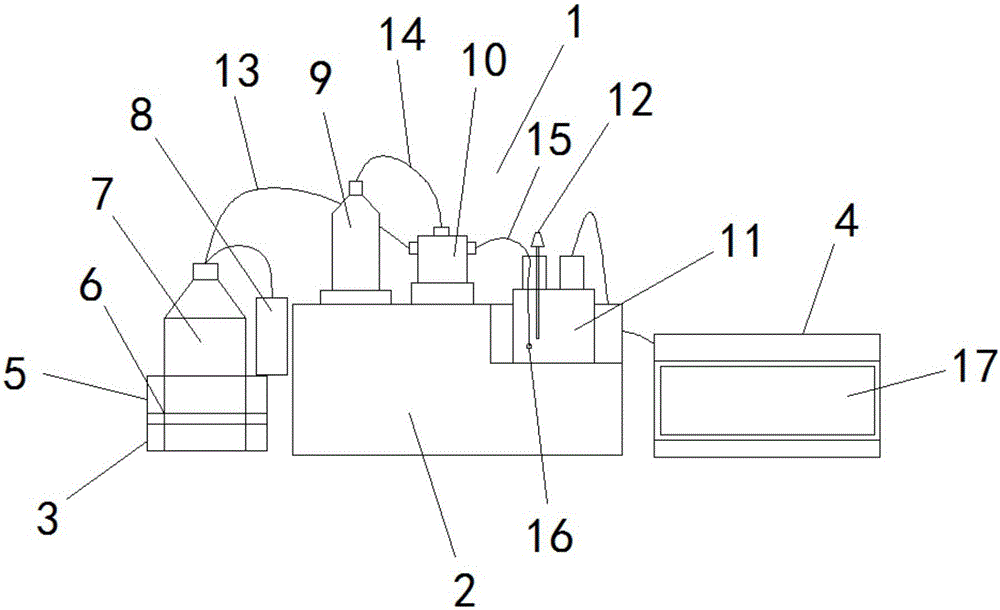

[0009]下面將結合附圖及實施例對本實用新型作進一步說明，附圖中:[〇〇1〇]圖1是本實用新型智能卡爾費休水分測定儀的結構示意圖。具體實施方式

[0011] 為使本實用新型的目的、技術方案和優點更加清楚，下面將結合附圖對本實用新型實施方式作進一步地詳細描述。

[0012] 如圖1所示，在本實用新型的智能卡爾費休水分測定儀第一實施例中，該測定儀1 包括主機2、設置于該主機2第一側邊的固定座3、以及設置于該主機2第二側邊的控制器4， 該固定座3包括矩形框體5、設置于該矩形框體5內中部的隔板6、以及設置于該隔板6上供試劑瓶固定插入的固定孔，該固定座3內固設有卡爾費休試劑瓶7、第一試劑瓶和第二試劑瓶， 該固定孔包括供該卡爾費休試劑瓶7固定插入的第一固定孔、供該第一試劑瓶固定插入的第二固定孔、供該第二試劑瓶固定插入的第三固定孔，該主機2上裝設有計量栗9、三通閥 1 〇、及反應瓶11，該反應瓶11上固設有從該反應瓶11外插入至該反應瓶11內的電極12，該卡爾費休試劑瓶7上設有與該三通閥10的第一閥口連通的第一導管13,該三通閥10的第二閥口通過第二導管14與該計量栗9連通，該三通閥10的第三閥口通過滴定導管15與該反應瓶 11連通，該滴定導管15第一端與該三通閥10的第三閥口連通、該滴定導管15第二端與設置于該反應瓶11內的滴定頭16連通，該控制器4內設有與該三通閥10、計量栗9及電極12電連接的控制芯片，該控制器4表面設有顯示屏17以及設置于該顯示屏17外表面的觸控屏。

[0013] 通過控制器4內的控制芯片智能化控制整個水分測定過程，通過電極12輸出信號經控制芯片系統進行判斷，實現連接-快速-慢速-終點的滴定過程，結果可通過控制器4上的顯示屏17進行顯示。同時用戶可在觸控屏上輸入觸控信號，并對測試過程進行控制。同時，通過固定座3對試劑瓶進行統一固定，防止試劑瓶摔落。

[0014] 進一步的，該卡爾費休試劑瓶7上設有第一干燥管8。[〇〇15] 進一步的，該測定儀1還包括廢液瓶，該廢液瓶與該反應瓶11通過第三導管連通。

[0016] 進一步的，該控制器4內還設有打印模塊，該控制器4上還設有與該打印模塊電連接的打印接頭。

[0017] 以上所述僅為本實用新型的實施例，并非因此限制本實用新型的專利范圍，凡是利用本實用新型說明書及附圖內容所作的等效結構或等效流程變換，或直接或間接運用在其他相關的技術領域，均同理包括在本實用新型的專利保護范圍內。
