實用新型專利|一種便攜式高頻感應水分測定儀

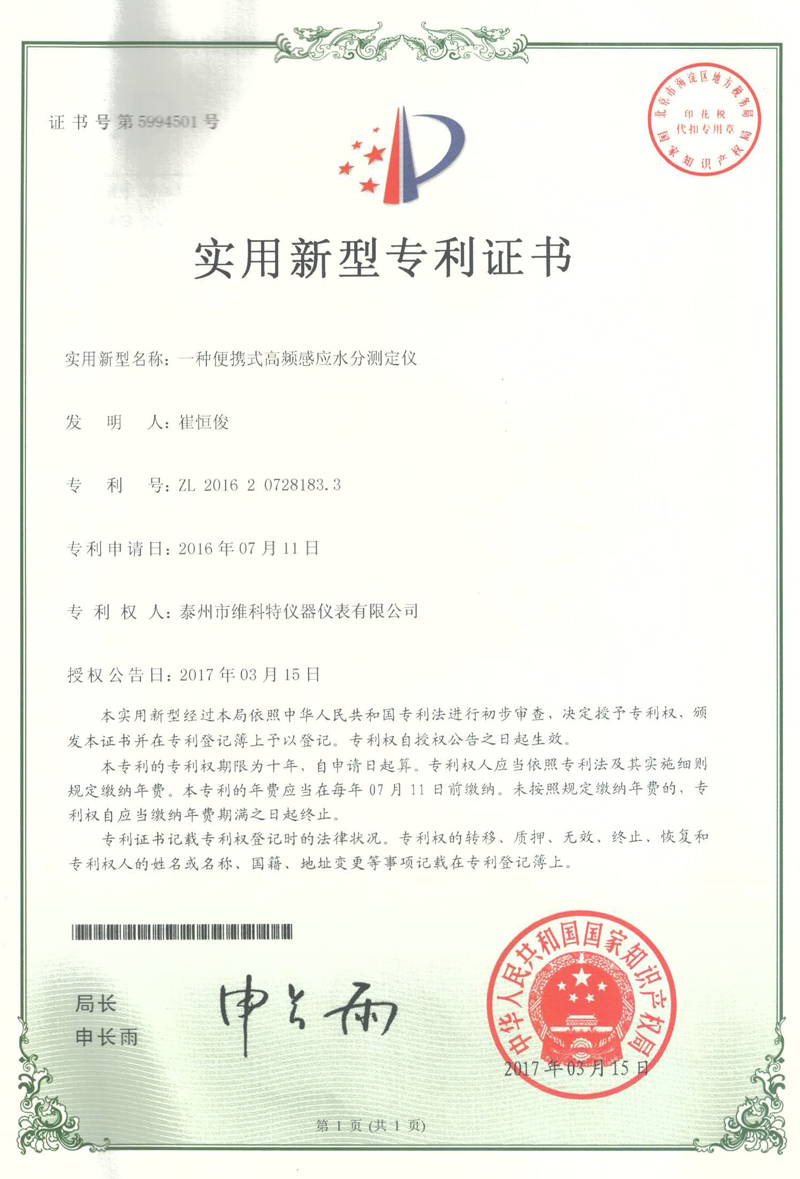

近日，由維科美拓（江蘇維科特儀器儀表有限公司）設計的《一種便攜式高頻感應水分測定儀》喜獲國家實用新型專利，專利號為 CN201620728183.3，并受到由中國國家知識產權局頒發的《實用新型專利證書》，意味著維科美拓在實用新型專利領域上得到認可，在新型專利方面受到更深一步的保護和綜合競爭力得到進一步的提升。

專利證書是專利申請經審查合格，沒有發現駁回理由，滿足頒發授予專利權條件，由國務院專利行政部門（即國家知識產權局）作出授予專利權的決定，發給專利申請人的專利證書，是一種法律證明文件。

專利證書分為發明專利證書、實用新型專利證書以及外觀設計專利證書。

實用新型專利是三種專利類型（發明、實用新型和外觀設計）中的一種，實用新型是指對產品的形狀、構造或者其結合所提出的適于實用的新的技術方案。專利法中對實用新型的創造性和技術水平要求較發明專利低，但實用價值大。

維科美拓通過常年的建立、運行與完善，有效提升了企業領導和員工知識版權意識，調動員工發明創造的積極性，使技術創新成果與知識產權緊密結合，增強企業核心競爭力。

未來，維科美拓將繼續為客戶提供優質的產品和服務，為中國分析儀器事業做出應有貢獻，讓檢測更精準，讓操作更簡單，讓用戶更放心。

專利內容

摘要

本實用新型公開了一種便攜式高頻感應水分測定儀，該測定儀包括機體、與該機體可拆卸連接的探針，該機體內設有電源及控制芯片，該機體表面設有與該控制芯片電連接的顯示屏、與該控制芯片電連接的調節旋鈕及調節按鍵，該探針端部設有在該探針插入該機體上時與該控制芯片電連接的水分探測傳感器，該機體頂端設于供該探針插入連接的導電接頭，該導電接頭與該控制芯片及電源電連接，該探針上與該水分探測傳感器相異的一端設有可插入至該導電接頭內的導電插頭。

權利要求

1.一種便攜式高頻感應水分測定儀，其特征在于，所述測定儀包括機體、與所述機體可拆卸連接的探針，所述機體內設有電源及控制芯片，所述機體表面設有與所述控制芯片電連接的顯示屏、與所述控制芯片電連接的調節旋鈕及調節按鍵，所述探針端部設有在所述探針插入所述機體上時與所述控制芯片電連接的水分探測傳感器，所述機體頂端設于供所述探針插入連接的導電接頭，所述導電接頭與所述控制芯片及電源電連接，所述探針上與所述水分探測傳感器相異的一端設有可插入至所述導電接頭內的導電插頭。

2.根據權利要求1所述的便攜式高頻感應水分測定儀，其特征在于，所述導電插頭側壁表面設有彈性限位凸起，所述導電接頭內設有供所述彈性限位凸起卡入的限位孔。

3.根據權利要求2所述的便攜式高頻感應水分測定儀，其特征在于，所述彈性限位凸起包括半球狀凸起、以及設置于所述半球狀凸起與所述導電插頭之間的彈簧。

說明書

一種便攜式高頻感應水分測定儀

技術領域

[0001] 本實用新型涉及一種水分測定儀，更具體地說，涉及一種便攜式高頻感應水分測定儀。

背景技術

[0002] 現有的便攜式水分測定儀通常將探針和主機固定連接，這就導致用戶在攜帶該便攜式水分測定儀時需要占用較大的攜帶空間，給用戶攜帶造成不便。

實用新型內容

[0003] 本實用新型要解決的技術問題在于，針對現有技術的上述缺陷，提供一種便攜式高頻感應水分測定儀。

[0004] 本實用新型解決其技術問題所采用的技術方案是:構造一種便攜式高頻感應水分測定儀，該測定儀包括機體、與該機體可拆卸連接的探針，該機體內設有電源及控制芯片，該機體表面設有與該控制芯片電連接的顯示屏、與該控制芯片電連接的調節旋鈕及調節按鍵，該探針端部設有在該探針插入該機體上時與該控制芯片電連接的水分探測傳感器，該機體頂端設于供該探針插入連接的導電接頭，該導電接頭與該控制芯片及電源電連接，該探針上與該水分探測傳感器相異的一端設有可插入至該導電接頭內的導電插頭。

[0005] 在本實用新型所述的便攜式高頻感應水分測定儀中，該導電插頭側壁表面設有彈性限位凸起，該導電接頭內設有供該彈性限位凸起卡入的限位孔。

[0006] 在本實用新型所述的便攜式高頻感應水分測定儀中，該彈性限位凸起包括半球狀凸起、以及設置于該半球狀凸起與該導電插頭之間的彈簧。

[0007]實施本實用新型的便攜式高頻感應水分測定儀，具有以下有益效果:使用本實用新型的便攜式高頻感應水分測定儀時，可將探針通過導電插頭插入至機體端部的導電接頭內，實現探針與機體的導電連接，即可進行水分測定。在需要攜帶時，可將探針從機體上拆下，分別攜帶探針和機體，起到便于攜帶的效果。

附圖說明

[0008]下面將結合附圖及實施例對本實用新型作進一步說明，附圖中:

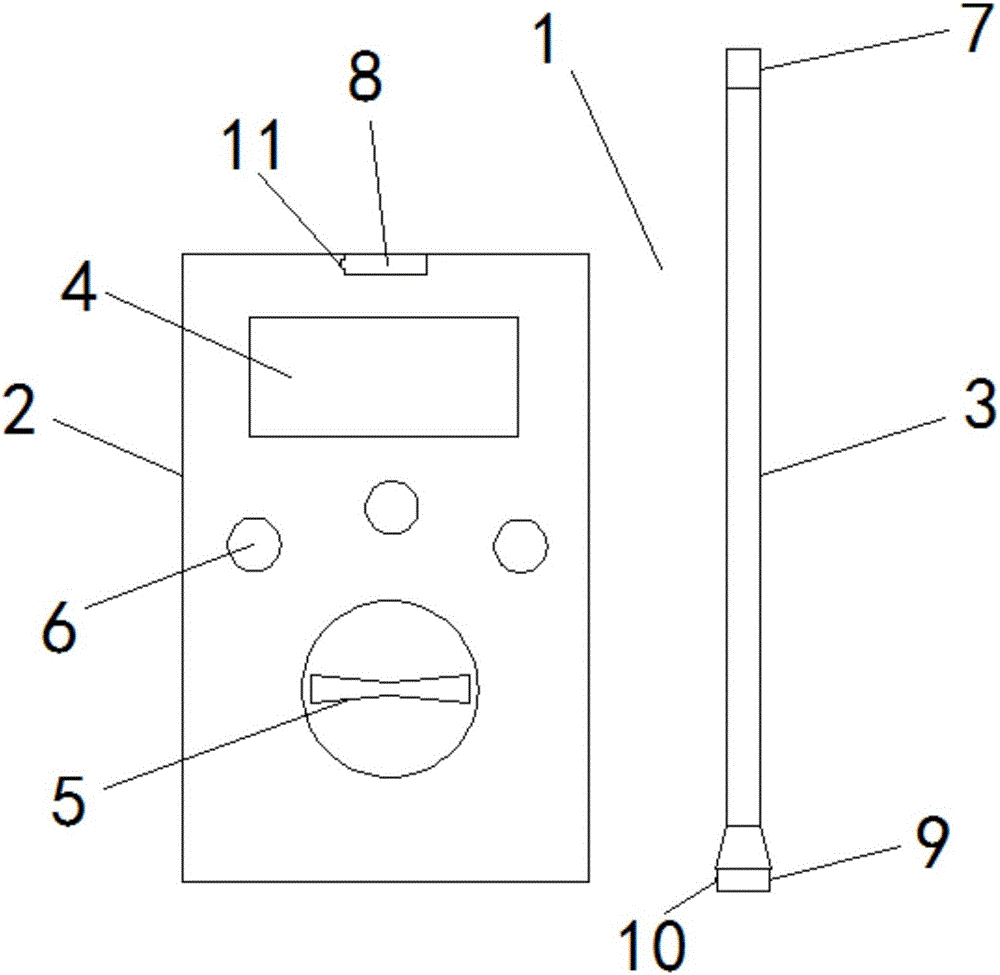

[0009]圖1是本實用新型便攜式高頻感應水分測定儀的結構示意圖。

具體實施方式

[0010] 為使本實用新型的目的、技術方案和優點更加清楚，下面將結合附圖對本實用新型實施方式作進一步地詳細描述。

[0011]如圖1所示，在本實用新型的便攜式高頻感應水分測定儀第一實施例中，該測定儀I包括機體2、與該機體2可拆卸連接的探針3，該機體2內設有電源及控制芯片，該機體2表面設有與該控制芯片電連接的顯示屏4、與該控制芯片電連接的調節旋鈕5及調節按鍵6，該探針3端部設有在該探針3插入該機體2上時與該控制芯片電連接的水分探測傳感器7，該機體2頂端設于供該探針3插入連接的導電接頭8，該導電接頭8與該控制芯片及電源電連接，該探針3上與該水分探測傳感器7相異的一端設有可插入至該導電接頭8內的導電插頭9。

[0012] 使用本實用新型的便攜式高頻感應水分測定儀I時，可將探針3通過導電插頭9插入至機體2端部的導電接頭8內，實現探針3與機體2的導電連接，即可進行水分測定。在需要攜帶時，可將探針3從機體2上拆下，分別攜帶探針3和機體2，起到便于攜帶的效果。

[0013] 進一步的，為防止使用過程中探針3從機體2上脫落，該導電插頭9側壁表面設有彈性限位凸起10，該導電接頭8內設有供該彈性限位凸起10卡入的限位孔11。

[0014] 具體的，該彈性限位凸起10包括半球狀凸起、以及設置于該半球狀凸起與該導電插頭9之間的彈簧。

[0015]以上所述僅為本實用新型的實施例，并非因此限制本實用新型的專利范圍，凡是利用本實用新型說明書及附圖內容所作的等效結構或等效流程變換，或直接或間接運用在其他相關的技術領域，均同理包括在本實用新型的專利保護范圍內。
