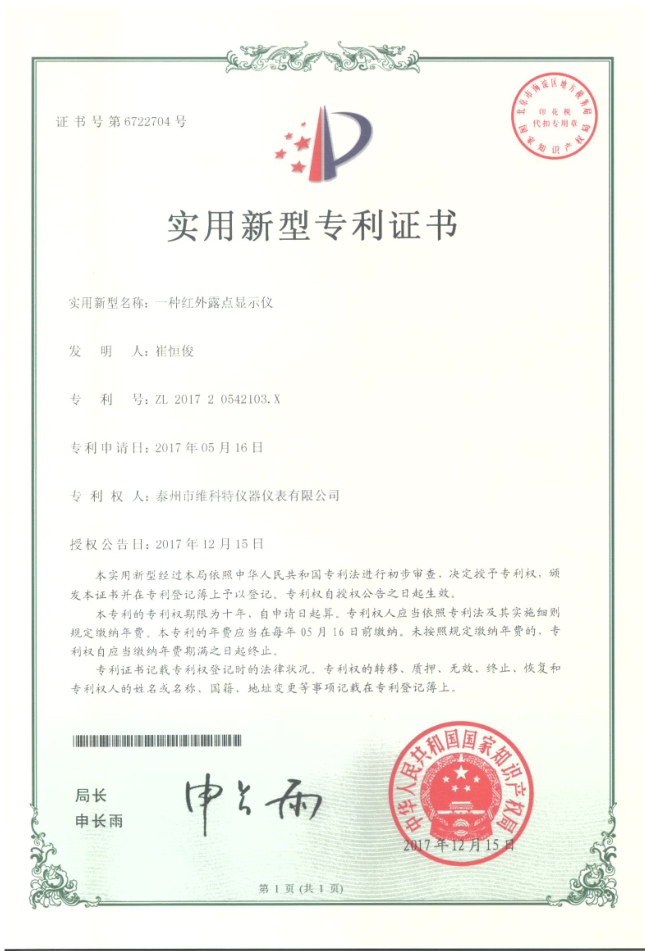

近日，由維科美拓（江蘇維科特儀器儀表有限公司）設計的《一種紅外露點顯示儀》喜獲國家實用新型專利，專利號為CN201720542103.X，并受到由中國國家知識產權局頒發的《實用新型專利證書》，意味著維科美拓在實用新型專利領域上得到認可，在新型專利方面受到更深一步的保護和綜合競爭力得到進一步的提升。
專利證書是專利申請經審查合格，沒有發現駁回理由，滿足頒發授予專利權條件，由國務院專利行政部門（即國家知識產權局）作出授予專利權的決定，發給專利申請人的專利證書，是一種法律證明文件。
專利證書分為發明專利證書、實用新型專利證書以及外觀設計專利證書。
實用新型專利是三種專利類型（發明、實用新型和外觀設計）中的一種，實用新型是指對產品的形狀、構造或者其結合所提出的適于實用的新的技術方案。專利法中對實用新型的創造性和技術水平要求較發明專利低，但實用價值大。
維科美拓通過常年的建立、運行與完善，有效提升了企業領導和員工知識版權意識，調動員工發明創造的積極性，使技術創新成果與知識產權緊密結合，增強企業核心競爭力。
未來，維科美拓將繼續為客戶提供優質的產品和服務，為中國分析儀器事業做出應有貢獻，讓檢測更精準，讓操作更簡單，讓用戶更放心。
本實用新型公開了一種紅外露點顯示儀，包括真空絕熱管、蓋板和下底板，所述真空絕熱管的兩端分別與蓋板和下底板中心固定連接，所述蓋板對應真空絕熱管設置有進氣管，所述蓋板對應進氣管設置有固定板，所述真空絕熱管內對應進氣管的末端設置有流動管，所述流動管的末端連接有檢測腔，所述檢測腔內設置有檢測板，所述檢測板對應流動管的末端設置有凹鏡，所述凹鏡中心設置有紅外線溫度傳感器，所述檢測腔內頂部連接有循環管，所述循環管的末端與流動管相通連接。該紅外露點顯示儀，結構簡單，操作方便，有效提高氣體露點檢測數據的準確度。
1. 一種紅外露點顯示儀，包括真空絕熱管（1)、蓋板(2)和下底板(3)，其特征在于，所述 真空絕熱管(1)的兩端分別與蓋板⑵和下底板⑶中心固定連接，所述蓋板⑵對應真空絕 熱管（1)設置有進氣管(21)，所述蓋板(2)對應進氣管(21)設置有固定板(22)，所述真空絕 熱管（1)內對應進氣管(21)的末端設置有流動管(11)，所述流動管（11)的末端連接有檢測 腔（12)，所述檢測腔(12)內設置有檢測板(121)，所述檢測板(121)對應流動管（11)的末端 設置有凹鏡（13)，所述凹鏡（1?中心設置有紅外線溫度傳感器(14)，所述檢測腔（12)內頂 部連接有循環管(I22)，所述循環管(I22)的末端與流動管(11)相通連接。
2. 根據權利要求1所述的一種紅外露點顯示儀，其特征在于，所述蓋板(2)對應進氣管 (21)的兩端分別設置有進氣通孔(23)和出氣通孔(24)，所述進氣通孔(23)和出氣通孔(24) 均與真空絕熱管(1)內相通連接。
3. 根據權利要求1所述的一種紅外露點顯示儀，其特征在于，所述進氣管(21)的進氣端 設置有單向進氣閥(211)。 _
4. 根據權利要求1所述的一種紅外露點顯示儀，其特征在于，所述流動管（11)呈螺旋狀 設置。 _
5. 根據權利要求1所述的一種紅外露點顯示儀，其特征在于，所述檢測板（121)對應凹 鏡(13)的周邊設置有光源(131)。 _
6. 根據權利要求1所述的一種紅外露點顯示儀，其特征在于，所述紅外線溫度傳感器 (14)的輸出端連接有顯示器(141)，所述顯示器(141)設置在蓋板(2)上。
一種紅外露點顯示儀
技術領域
[0001] 本實用新型涉及露點檢測顯示技術領域，尤其涉及一種紅外露點顯示儀。
背景技術
[0002] 由于氧氣和氮氣主要是在外場對飛機進行灌充，如果灌充前能對氣體的露點溫度 進行準確測量，不僅可以提升飛行保障質量，也可以提升飛行的安全程度。目前，市場上的 露點儀大都是采用半導體制冷方式，需要消耗大量電能因此不適合外場使用，也不利于野 外條件下使用;而且檢測時無法重復檢測，使檢測結果精確度不高。 實用新型內容
[0003] 本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種紅外露點顯 示儀。
[0004] 為了實現上述目的，本實用新型采用了如下技術方案：
[0005] 一種紅外露點顯示儀，包括真空絕熱管、蓋板和下底板，所述真空絕熱管的兩端分 別與蓋板和下底板中心固定連接，所述蓋板對應真空絕熱管設置有進氣管，所述蓋板對應 進氣管設置有固定板，所述真空絕熱管內對應進氣管的末端設置有流動管，所述流動管的 末端連接有檢測腔，所述檢測腔內設置有檢測板，所述檢測板對應流動管的末端設置有凹 鏡，所述凹鏡中心設置有紅外線溫度傳感器，所述檢測腔內頂部連接有循環管，所述循環管 的末端與流動管相通連接。
[0006] 優選地，所述蓋板對應進氣管的兩端分別設置有進氣通孔和出氣通孔，所述進氣 通孔和出氣通孔均與真空絕熱管內相通連接。提高真空絕熱管內的溫度降溫效率。
[0007] 優選地，所述進氣管的進氣端設置有單向進氣閥。在對流動管內注入氣體時，通過 單向進氣閥有效避免氣體外泄，提高本裝置檢測露點的準確性。
[0008]優選地，所述流動管呈螺旋狀設置。增加氣體在流動管內的時間，提高流動管內對 應氣體降溫處理的效果。
[0009]優選地，所述檢測板對應凹鏡的周邊設置有光源。在流動管內的氣體注入凹鏡內， 光源將光照射箱凹鏡，在凹鏡內反復折射提高凹鏡內的溫度，凹鏡內的溫度與氣體的溫度 一致時，氣體凝結成霜。
[0010]優選地，所述紅外線溫度傳感器的輸出端連接有顯示器，所述顯示器設置在蓋板 上。紅外線溫度傳感器對凹鏡內氣體凝結成霜的溫度檢測，以檢測氣體的露點數據，并將露 點數據傳輸至顯示器。
[0011]本實用新型中，將需要檢測的氣體通過進氣管注入流動管內，氣體進入流動管內 后在流動管內流動降溫，蓋板對應真空絕熱管設置的進氣通孔和出氣通孔循環對真空絕熱 管=的溫度流通，帶走真空絕熱管內的溫度，流動管內的氣體進入檢測腔內，檢測腔內的氣 體受壓后通過循環管再次進入流動管內，提高檢測腔內的氣體的濃縮效果，流動管內的氣 體注入凹鏡內，光源將光照射箱凹鏡，在凹鏡內反復折射提高凹鏡內的溫度，凹鏡內的溫度 與氣體的溫度一致時，氣體凝結成霜，紅外線溫度傳感器對凹鏡內氣體凝結成霜的溫度檢 測，以檢測氣體的露點數據，并將露點數據傳輸至顯示器。該紅外露點顯示儀，結構簡單，操 作方便，有效提高氣體露點檢測數據的準確度。
附圖說明
[0012]圖1為本實用新型提出的一種紅外露點顯示儀的結構示意圖；
[0013]圖2為本實用新型提出的一種紅外露點顯示儀的M結構示意圖；
[0014]圖3為本實用新型提出的一種紅外露點顯示儀的B部放大結構示意圖。
[0015]圖中：1真空絕熱管；11流動管；I2檢測腔；121檢測板；122循環管；13凹鏡；131光 源；14紅外線溫度傳感器；141顯示器;2蓋板;21進氣管；211單向進氣閥；22固定板;23進氣 通孔;24出氣通孔;3下底板。
具體實施方式
[0016]下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行 清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的 實施例。
[0017]參照圖1-3, 一種紅外露點顯示儀，包括真空絕熱管1、蓋板2和下底板3,所述真空 絕熱管1的兩端分別與蓋板2和下底板3中心固定連接，所述蓋板2對應真空絕熱管1設置有 進氣管21，所述進氣管21的進氣端設置有單向進氣閥211。在對流動管11內注入氣體時，通 過單向進氣閥211有效避免氣體外泄，提高本裝置檢測露點的準確性。所述蓋板2對應進氣 管21設置有固定板22,所述蓋板2對應進氣管21的兩端分別設置有進氣通孔23和出氣通孔 24,所述進氣通孔23和出氣通孔24均與真空絕熱管1內相通連接。提高真空絕熱管丨內的溫 度降溫效率。所述真空絕熱管1內對應進氣管21的末端設置有流動管11，所述流動管U呈螺 旋狀設置。增加氣體在流動管11內的時間，提高流動管11內對應氣體降溫處理的效果。所述 流動管11的末端連接有檢測腔12，所述檢測腔12內設置有檢測板丨21，所述檢測板丨21對應 流動管11的末端設置有凹鏡13，所述檢測板121對應凹鏡13的周邊設置有光源131。在流動 管11內的氣體注入凹鏡I3內，光源131將光照射箱凹鏡13,在凹鏡13內反復折射提高凹鏡13 內的溫度，凹鏡13內的溫度與氣體的溫度一致時，氣體凝結成霜。所述凹鏡丨3中心設置有紅 外線溫度傳感器14,所述檢測腔I2內頂部連接有循環管122,所述循環管122的末端與流動 管11相通連接。所述紅外線溫度傳感器14的輸出端連接有顯示器141，所述顯示器141設置 在蓋板2上。紅外線溫度傳感器14對凹鏡13內氣體凝結成霜的溫度檢測，以檢測氣體的露點 數據，并將露點數據傳輸至顯示器141。
[0018]本實用新型中，將需要檢測的氣體通過進氣管21注入流動管11內，氣體進入流動 管11內后在流動管11內流動降溫，蓋板2對應真空絕熱管1設置的進氣通孔23和出氣通孔24 循環對真空絕熱管1內的溫度流通，帶走真空絕熱管1內的溫度，流動管11內的氣體進入檢 測腔12內，檢測腔12內的氣體受壓后通過循環管122再次進入流動管11內，提高檢測腔12內 的氣體的濃縮效果，在流動管11內的氣體注入凹鏡13內，光源131將光照射箱凹鏡13，在凹 鏡13內反復折射提高凹鏡I3內的溫度，凹鏡I3內的溫度與氣體的溫度一致時，氣體凝結成 霜，紅外線溫度傳感器14對凹鏡13內氣體凝結成霜的溫度檢測，以檢測氣體的露點數據，并 將露點數據傳輸至顯示器141。
[0019]以上所述，僅為本實用新型較佳的具體實施方式，但本實用新型的保護范圍并不 局限于此，任何熟悉本技術領域的技術人員在本實用新型揭露的技術范圍內，根據本實用 新型的技術方案及其實用新型構思加以等同替換或改變，都應涵蓋在本實用新型的保護范 圍之內。
