近日，由維科美拓（江蘇維科特儀器儀表有限公司）設計的《一種便攜式射頻式水分測定儀》喜獲國家實用新型專利，專利號為CN201922444995.1，并受到由中國國家知識產權局頒發的《實用新型專利證書》，意味著維科美拓在實用新型專利領域上得到認可，在新型專利方面受到更深一步的保護和綜合競爭力得到進一步的提升。
專利證書是專利申請經審查合格，沒有發現駁回理由，滿足頒發授予專利權條件，由國務院專利行政部門（即國家知識產權局）作出授予專利權的決定，發給專利申請人的專利證書，是一種法律證明文件。
專利證書分為發明專利證書、實用新型專利證書以及外觀設計專利證書。
實用新型專利是三種專利類型（發明、實用新型和外觀設計）中的一種，實用新型是指對產品的形狀、構造或者其結合所提出的適于實用的新的技術方案。專利法中對實用新型的創造性和技術水平要求較發明專利低，但實用價值大。
維科美拓通過常年的建立、運行與完善，有效提升了企業領導和員工知識版權意識，調動員工發明創造的積極性，使技術創新成果與知識產權緊密結合，增強企業核心競爭力。
未來，維科美拓將繼續為客戶提供優質的產品和服務，為中國分析儀器事業做出應有貢獻，讓檢測更精準，讓操作更簡單，讓用戶更放心。
一種便攜式射頻式水分測定儀，包括移動輪，底座上設有拎手、主開關、防塵進風口和控制面板，底座通過折疊軸連接到上罩殼，彈開按鈕通過限位件連接到定位件上，隔斷上設有排氣孔和紅外加熱器，紅外加熱器下方設有測量杯，傳感探頭連接射頻電容傳感器，電路主板連接控制面板，通過傳感器探頭將感知信息傳送給射頻電容傳感器，射頻電容傳感器在高頻震蕩器的作用下形成高頻電流并傳送給控制器進行數據分析，使測量更加速度準確，通過溫度傳感器感知待測物體的溫度信息便于測量和對比，是檢測結果更加精準，通過拎手可隨時移動本實用新型方便快捷，適用范圍廣，攜帶便捷，適合推廣使用。
1.一種便攜式射頻式水分測定儀，包括移動輪，其特征在于：所述的移動輪連接支腿，所述的支腿安裝在底座上，所述的底座上設有拎手、主開關、防塵進風口和控制面板，所述的控制面板上設有顯示屏和控制按鍵，所述的底座通過折疊軸連接到上罩殼，所述的上罩殼上設有防塵排風口彈開按鈕，所述的彈開按鈕通過限位件連接到定位件上，所述的定位件安裝在上罩殼與底座之間的隔斷上，所述的隔斷上設有排氣孔和紅外加熱器，所述的紅外加熱器設置在測量腔內，所述的紅外加熱器下方設有測量杯，所述的測量杯杯底設有傳感探頭，所述的傳感探頭連接射頻電容傳感器，所述的射頻電容傳感器通過電路主板連接到控制器上，所述的電路主板連接控制面板。
2.根據權利要求1所述的一種便攜式射頻式水分測定儀，其特征在于：所述的移動輪設置為四個，且所述的移動輪連接一個支腿。
3.根據權利要求1所述的一種便攜式射頻式水分測定儀，其特征在于：所述的支腿設置為四個，且所述的支腿連接在底座上。
4.根據權利要求1所述的一種便攜式射頻式水分測定儀，其特征在于：所述的控制按鍵設置為多個，且所述的控制按鍵設置在控制面板上。
5.根據權利要求1所述的一種便攜式射頻式水分測定儀，其特征在于：所述的防塵排風口設置為多個，且所述的防塵排風口均勻的分布在上罩殼上。
6.根據權利要求1所述的一種便攜式射頻式水分測定儀，其特征在于：所述的排氣孔設置為多個，且所述的排氣孔安裝在底座和上罩殼之間的隔斷上。
7.根據權利要求1所述的一種便攜式射頻式水分測定儀，其特征在于：所述的防塵進風口上設有防塵網。
8.根據權利要求1所述的一種便攜式射頻式水分測定儀，其特征在于：所述的防塵排風口上設有防塵網。
一種便攜式射頻式水分測定儀
技術領域
本實用新型涉及水分檢測技術領域，具體涉及一種便攜式射頻式水分測定儀。
背景技術
射頻（RF）是Radio Frequency的縮寫，表示可以輻射到空間的電磁頻率，頻率范圍從300KHz～300GHz之間。射頻簡稱RF射頻就是射頻電流，它是一種高頻交流變化電磁波的簡稱。每秒變化小1000次的交流電稱為低頻電流，大于10000次的稱為高頻電流，而射頻就是這樣一種高頻電流。
目前的水分測定普遍采用烘干法，配備烘干裝置、稱重裝置等，由專職人員操作，要經過多次重復稱量和計算，方能得到檢測結果，工序繁瑣，操作時間長，易產生誤差，易受周圍環境溫度的影響，目前射頻也被廣泛應用到水分檢測領域當中，但是現有技術中的水分檢測儀體積過于龐大不方便攜帶，并且檢測的精準度較差。
實用新型的內容
本實用新型的目的是為了克服上述現有技術存在的不足之處，本發明所要解決的技術問題是針對現有技術的狀況，提供一種整體結構緊湊合理的一種便攜式射頻式水分測定儀。
一種便攜式射頻式水分測定儀，包括移動輪，所述的移動輪連接支腿，所述的支腿安裝在底座上，所述的底座上設有拎手、主開關、防塵進風口和控制面板，所述的控制面板上設有顯示屏和控制按鍵，所述的底座通過折疊軸連接到上罩殼，所述的上罩殼上設有防塵排風口彈開按鈕，所述的彈開按鈕通過限位件連接到定位件上，所述的定位件安裝在上罩殼與底座之間的隔斷上，所述的隔斷上設有排氣孔和紅外加熱器，所述的紅外加熱器設置在測量腔內，所述的紅外加熱器下方設有測量杯，所述的測量杯杯底設有傳感探頭，所述的傳感探頭連接射頻電容傳感器，所述的射頻電容傳感器通過電路主板連接到控制器上，所述的電路主板連接控制面板。
所述的移動輪設置為四個，且所述的移動輪連接一個支腿。
所述的支腿設置為四個，且所述的支腿連接在底座上。
所述的控制按鍵設置為多個，且所述的控制按鍵設置在控制面板上。
所述的防塵排風口設置為多個，且所述的防塵排風口均勻的分布在上罩殼上。
所述的排氣孔設置為多個，且所述的排氣孔安裝在底座和上罩殼之間的隔斷上。
所述的防塵進風口上設有防塵網。
所述的防塵排風口上設有防塵網。
本實用新型的有益效果是：通過傳感器探頭將感知信息傳送給射頻電容傳感器，射頻電容傳感器在高頻震蕩器的作用下形成高頻電流并傳送給控制器進行數據分析，使測量更加速度準確，通過溫度傳感器感知待測物體的溫度信息便于測量和對比，是檢測結果更加精準，通過拎手可隨時移動本實用新型方便快捷，適用范圍廣，攜帶便捷，適合推廣使用，且本實用新型通過防塵進風口和防塵排風口可防止灰塵進入水分測定儀增加使用壽命。
附圖說明

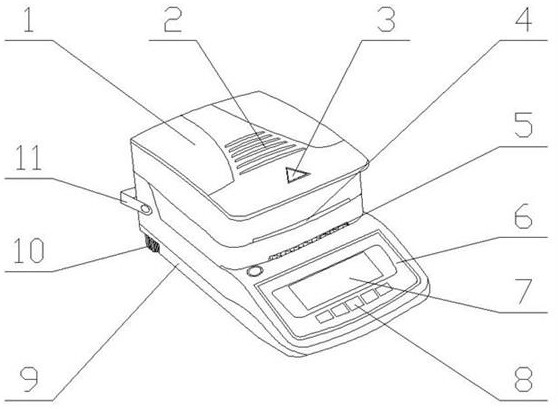

圖1是本實用新型整體結構示意圖。
圖2是本實用新型內部結構示意圖。
具體實施方式
附圖僅用于示例性說明，不能理解為對本專利的限制；為了更好說明本實施例，附圖某些部件會有省略、放大或縮小，并不代表實際產品的尺寸；對于本領域技術人員來說，附圖中某些公知結構及其說明可能省略是可以理解的。
實施例1，如圖所示：一種便攜式射頻式水分測定儀，包括移動輪10，所述的移動輪10連接支腿，所述的支腿安裝在底座9上，所述的底座9上設有拎手11、主開關13、防塵進風口5和控制面板6，所述的控制面板6上設有顯示屏7和控制按鍵8，所述的底座9通過折疊軸連接到上罩殼1，所述的上罩殼1上設有防塵排風口2彈開按鈕3，所述的彈開按鈕3通過限位件連接到定位件4上，所述的定位件4安裝在上罩殼1與底座9之間的隔斷上，所述的隔斷上設有排氣孔19和紅外加熱器12，所述的紅外加熱器12設置在測量腔17內，所述的紅外加熱器12下方設有測量杯14，所述的測量杯14杯底設有傳感探頭16，所述的傳感探頭16連接射頻電容傳感器15，所述的射頻電容傳感器15通過電路主板20連接到控制器18上，所述的電路主板20連接控制面板6。
所述的移動輪10設置為四個，且所述的移動輪10連接一個支腿。
所述的支腿設置為四個，且所述的支腿連接在底座9上。
所述的控制按鍵8設置為多個，且所述的控制按鍵8設置在控制面板6上。
所述的防塵排風口2設置為多個，且所述的防塵排風口2均勻的分布在上罩殼1上。
所述的排氣孔19設置為多個，且所述的排氣孔19安裝在底座9和上罩殼1之間的隔斷上。
所述的防塵進風口5上設有防塵網。
所述的防塵排風口2上設有防塵網。
通過傳感器探頭將感知信息傳送給射頻電容傳感器15，射頻電容傳感器15在高頻震蕩器的作用下形成高頻電流并傳送給控制器18進行數據分析，使測量更加速度準確，通過溫度傳感器感知待測物體的溫度信息便于測量和對比，是檢測結果更加精準，通過拎手11可隨時移動本實用新型方便快捷，適用范圍廣，攜帶便捷，適合推廣使用，且本實用新型通過防塵進風口5和防塵排風口2可防止灰塵進入水分測定儀增加使用壽命。
對于所屬領域的普通技術人員來說，在上述說明的基礎上還可以做出其它不同形式的變化或變動。這里無需也無法對所有的實施方式予以窮舉。凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本實用新型權利要求的保護范圍之內。圖中，描述位置關系僅用于示例性說明，不能理解為對本專利的限制；顯然，本實用新型的上述實施例僅僅是為清楚地說明本實用新型所作的舉例，而并非是對本實用新型的實施方式的限定。
