近日，由維科美拓（江蘇維科特儀器儀表有限公司）設計的《一種雙腔快速鹵素水分儀》喜獲國家實用新型專利，專利號為CN201922461118.5，并受到由中國國家知識產權局頒發的《實用新型專利證書》，意味著維科美拓在實用新型專利領域上得到認可，在新型專利方面受到更深一步的保護和綜合競爭力得到進一步的提升。
專利證書是專利申請經審查合格，沒有發現駁回理由，滿足頒發授予專利權條件，由國務院專利行政部門（即國家知識產權局）作出授予專利權的決定，發給專利申請人的專利證書，是一種法律證明文件。
專利證書分為發明專利證書、實用新型專利證書以及外觀設計專利證書。
實用新型專利是三種專利類型（發明、實用新型和外觀設計）中的一種，實用新型是指對產品的形狀、構造或者其結合所提出的適于實用的新的技術方案。專利法中對實用新型的創造性和技術水平要求較發明專利低，但實用價值大。
維科美拓通過常年的建立、運行與完善，有效提升了企業領導和員工知識版權意識，調動員工發明創造的積極性，使技術創新成果與知識產權緊密結合，增強企業核心競爭力。
未來，維科美拓將繼續為客戶提供優質的產品和服務，為中國分析儀器事業做出應有貢獻，讓檢測更精準，讓操作更簡單，讓用戶更放心。
一種雙腔快速鹵素水分儀，包括殼體，殼體上通過合頁與上蓋相連，其特征在于：殼體內設有烘干腔和稱量腔，稱量腔內設有稱量托架，稱量托架與殼體內部的稱量機構相連，稱量腔相對應的上蓋上設有阻擋釘；烘干腔內設有下鹵素燈，下鹵素燈上方設有拖網，拖網上設有稱量盤，稱量盤的底為鋼網，烘干腔相對應的上蓋內嵌有上鹵素燈，上鹵素燈與上蓋相對應的位置處設有排熱口，排熱口上設有阻擋釘，烘干腔的外壁上設有不止一個散熱口；烘干腔與稱量腔之間的側壁上設有推送口，稱量腔與推送口相對應的另一側側壁上設有開口；本實用新型通過上鹵素燈和下鹵素燈的設置，提高了對樣品的烘干速度和效果，實現了快速烘干。
1.一種雙腔快速鹵素水分儀，包括殼體，所述的殼體上通過合頁與上蓋相連，其特征在于：所述的殼體內設有烘干腔和稱量腔，所述的稱量腔內設有稱量托架，所述的稱量托架與殼體內部的稱量機構相連，所述的稱量腔相對應的上蓋上設有阻擋釘；所述的烘干腔內設有下鹵素燈，所述的下鹵素燈上方設有拖網，所述的拖網上設有稱量盤，所述的稱量盤的底為鋼網，所述的烘干腔相對應的上蓋內嵌有上鹵素燈，所述的上鹵素燈與上蓋相對應的位置處設有排熱口，所述的排熱口上設有阻擋釘，所述的烘干腔的外壁上設有不止一個散熱口；所述的烘干腔與稱量腔之間的側壁上設有推送口，所述的稱量腔與推送口相對應的另一側側壁上設有開口，所述的推送口和開口中設有推拉柄，所述的推拉柄通過推拉桿與弧形磁鐵相連。
2.根據權利要求1所述的一種雙腔快速鹵素水分儀，其特征在于：所述的殼體上設有顯示器，所述的顯示器為觸控顯示器。
3.根據權利要求1所述的一種雙腔快速鹵素水分儀，其特征在于：所述的拖網嵌在烘干腔內壁上。
一種雙腔快速鹵素水分儀
技術領域
本實用新型涉及鹵素水分儀技術領域，具體涉及一種雙腔快速鹵素水分儀。
背景技術
傳統的水分測定一般時采用烘箱干燥法，一個樣品的測試需要兩三個甚至三四個小時，而且還需要通過天平稱重、人工計算，才能得出樣品的水分值，測定效率低，不夠適應高節奏的企業生產需要。而鹵素水分檢測儀是一種新型快速的水分檢測儀器。采用環形鹵素燈加熱，智能化操作。能快速均勻地干燥樣品，獲得準確的水分測定結果清晰的水分測定信息顯示能實現直觀、簡單、方便地儀器操作，可廣泛應用于一切需要快速測定水分的行業，滿足各行業的應用要求，如塑膠、橡膠、化工、醫藥、食品、等行業中的生產過與實驗過程中，但在實際使用過程中由于具體的操作過程使得測試時間長，無法快速取得檢測結果。
實用新型內容
本實用新型的目的是針對現有的技術存在的不足，提出了一種雙腔快速鹵素水分儀，包括殼體，所述的殼體上通過合頁與上蓋相連，所述的殼體內設有烘干腔和稱量腔，所述的稱量腔內設有稱量托架，所述的稱量托架與殼體內部的稱量機構相連，所述的稱量腔相對應的上蓋上設有阻擋釘；所述的烘干腔內設有下鹵素燈，所述的下鹵素燈上方設有拖網，所述的拖網上設有稱量盤，所述的稱量盤的底為鋼網，所述的烘干腔相對應的上蓋內嵌有上鹵素燈，所述的上鹵素燈與上蓋相對應的位置處設有排熱口，所述的排熱口上設有阻擋釘，所述的烘干腔的外壁上設有不止一個散熱口；所述的烘干腔與稱量腔之間的側壁上設有推送口，所述的稱量腔與推送口相對應的另一側側壁上設有開口，所述的推送口和開口中設有推拉柄，所述的推拉柄通過推拉桿與弧形磁鐵相連。
所述的殼體上設有顯示器，所述的顯示器為觸控顯示器。
所述的拖網嵌在烘干腔內壁上。
本實用新型的有益效果為：提出了一種結構緊湊的一種雙腔快速鹵素水分儀，具備以下有益效果：（1）、本實用新型通過上鹵素燈和下鹵素燈的設置，提高了對樣品的烘干速度和效果，實現了快速烘干。
（2）、本實用新型通過將稱量盤的底設置成鋼網，使上鹵素燈和下鹵素燈均可對稱量盤上的樣品進行烘干，實現了快速烘干。
（3）、本實用新型通過弧形磁鐵和阻擋釘?shù)脑O(shè)置，可在樣品烘干后不用手去取出，防止燙傷，并便于稱量。
附圖說明

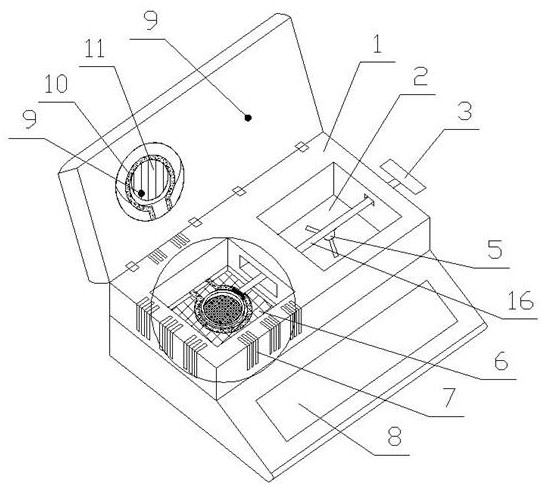

圖1是本實用新型的結構示意圖。
圖2是本實用新型的局部放大圖。
圖中：1、殼體，2、稱量腔，3、推拉柄，4、推送口，5、稱量托架，6、烘干腔，7、散熱口，8、顯示器，9、阻擋釘，10、上鹵素燈，11、排熱口，12、下鹵素燈，13、拖網，14、稱量盤，15、鋼網，16、推送桿，17、弧形磁鐵。
具體實施方式
附圖僅用于示例性說明，不能理解為對本專利的限制；為了更好說明本實施例，附圖某些部件會有省略、放大或縮小，并不代表實際產品的尺寸；對于本領域技術人員來說，附圖中某些公知結構及其說明可能省略是可以理解的。
實施例1,如圖所示：一種雙腔快速鹵素水分儀，包括殼體1，所述的殼體1上通過合頁與上蓋相連，所述的殼體1內設有烘干腔6和稱量腔2，所述的稱量腔2內設有稱量托架5，所述的稱量托架5與殼體1內部的稱量機構相連，所述的稱量腔2相對應的上蓋上設有阻擋釘9；所述的烘干腔6內設有下鹵素燈12，所述的下鹵素燈12上方設有拖網13，所述的拖網13上設有稱量盤14，所述的稱量盤14的底為鋼網15，所述的烘干腔6相對應的上蓋內嵌有上鹵素燈10，所述的上鹵素燈10與上蓋相對應的位置處設有排熱口11，所述的排熱口11上設有阻擋釘9，所述的烘干腔6的外壁上設有不止一個散熱口7；所述的烘干腔6與稱量腔2之間的側壁上設有推送口4，所述的稱量腔2與推送口4相對應的另一側側壁上設有開口，所述的推送口4和開口中設有推拉柄3，所述的推拉柄3通過推送桿16與弧形磁鐵17相連。
實施例2, 一種雙腔快速鹵素水分儀，所述的殼體1上設有顯示器8，所述的顯示器8為觸控顯示器8。所述的拖網13嵌在烘干腔6內壁上。通過設置的拖網13可以將稱量盤14設在其上，從而實現了上鹵素燈10和下鹵素燈12對稱量盤14中的檢測樣本的烘干。
在檢測時，先接通電源，再將樣品放置在稱量盤14上，關閉上蓋后通過顯示器8進行控制使上鹵素燈10和下鹵素燈12對樣品進行烘干，當烘干完成后，開啟上蓋后，通過推送桿16前端的弧形磁鐵17對稱量盤14進行吸引，使稱量盤14被吸在弧形磁鐵17上，再通過拖拽推拉柄3使稱量盤14穿過推送口4移動到稱量托架5上，蓋上上蓋，通過上蓋上的阻擋釘9使稱量盤14從弧形磁鐵17上脫落到稱量托架5上，此時開始稱量，即可通過本實用新型中的控制板在顯示器8上顯示出檢測結果，控制板等控制裝置均為鹵素水分儀上常見的裝置。
本實用新型提出了一種結構緊湊的一種雙腔快速鹵素水分儀，通過上鹵素燈10和下鹵素燈12的設置，提高了對樣品的烘干速度和效果，實現了快速烘干。通過將稱量盤14的底設置成鋼網15，使上鹵素燈10和下鹵素燈12均可對稱量盤14上的樣品進行烘干，實現了快速烘干。通過弧形磁鐵17和阻擋釘9的設置，可在樣品烘干后不用手去取出，防止燙傷，并便于稱量。
最后說明的是，選取上述實施例并對其進行了詳細的說明和描述是為了更好的說明本發明專利的技術方案，并不是想要局限于所示的細節。本領域的技術人員對本發明的技術方案進行修改或同等替換，而不脫離本發明技術方案的宗旨和范圍的，均應涵蓋在本發明的權利要求范圍當中。
